VIAVAC GBXL

Alle soorten glasmontages binnen handbereik

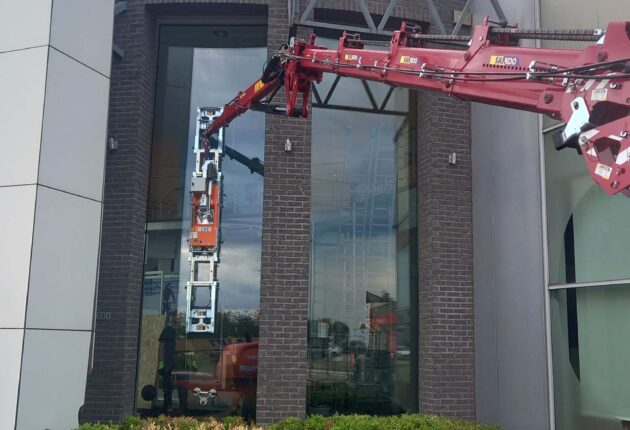

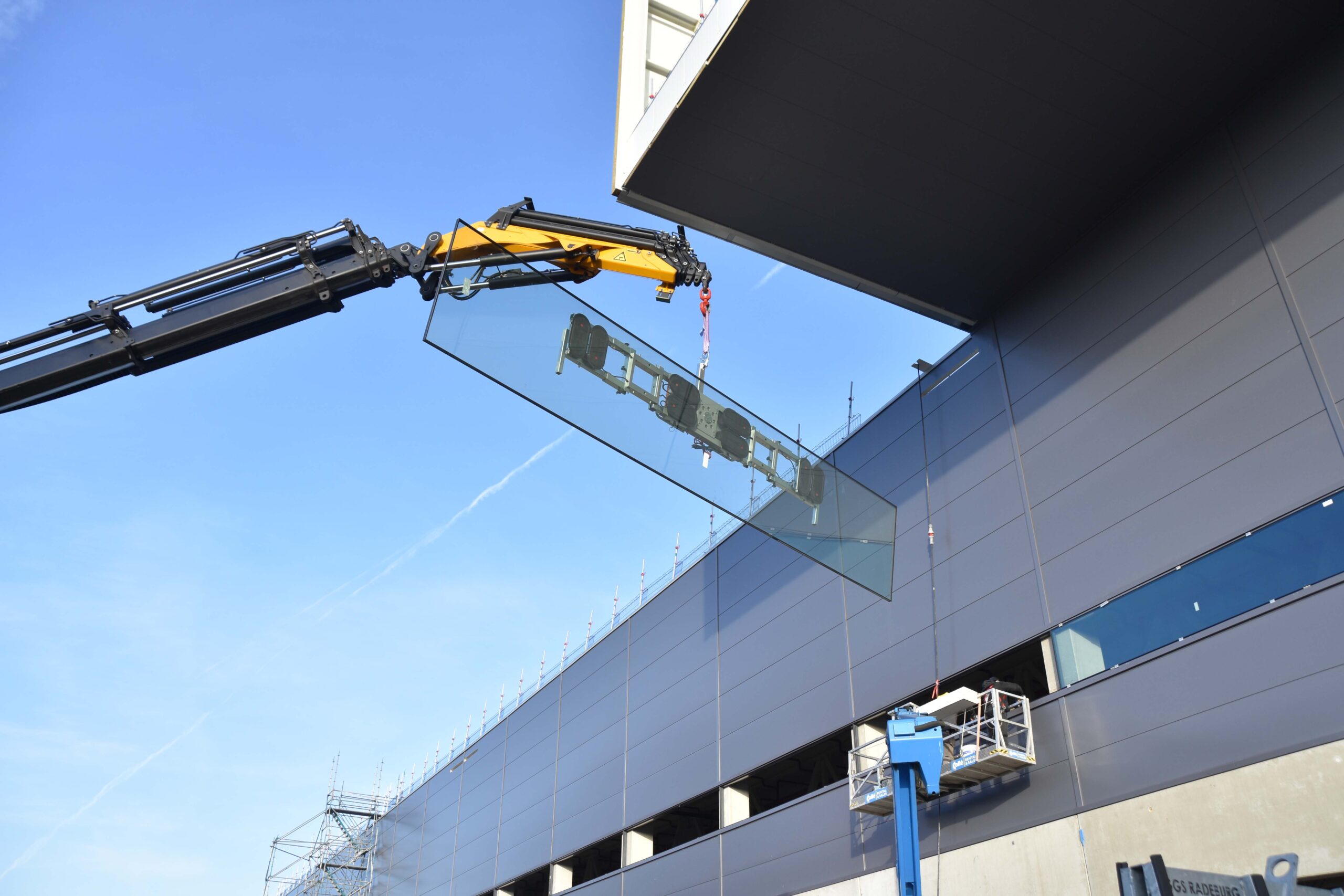

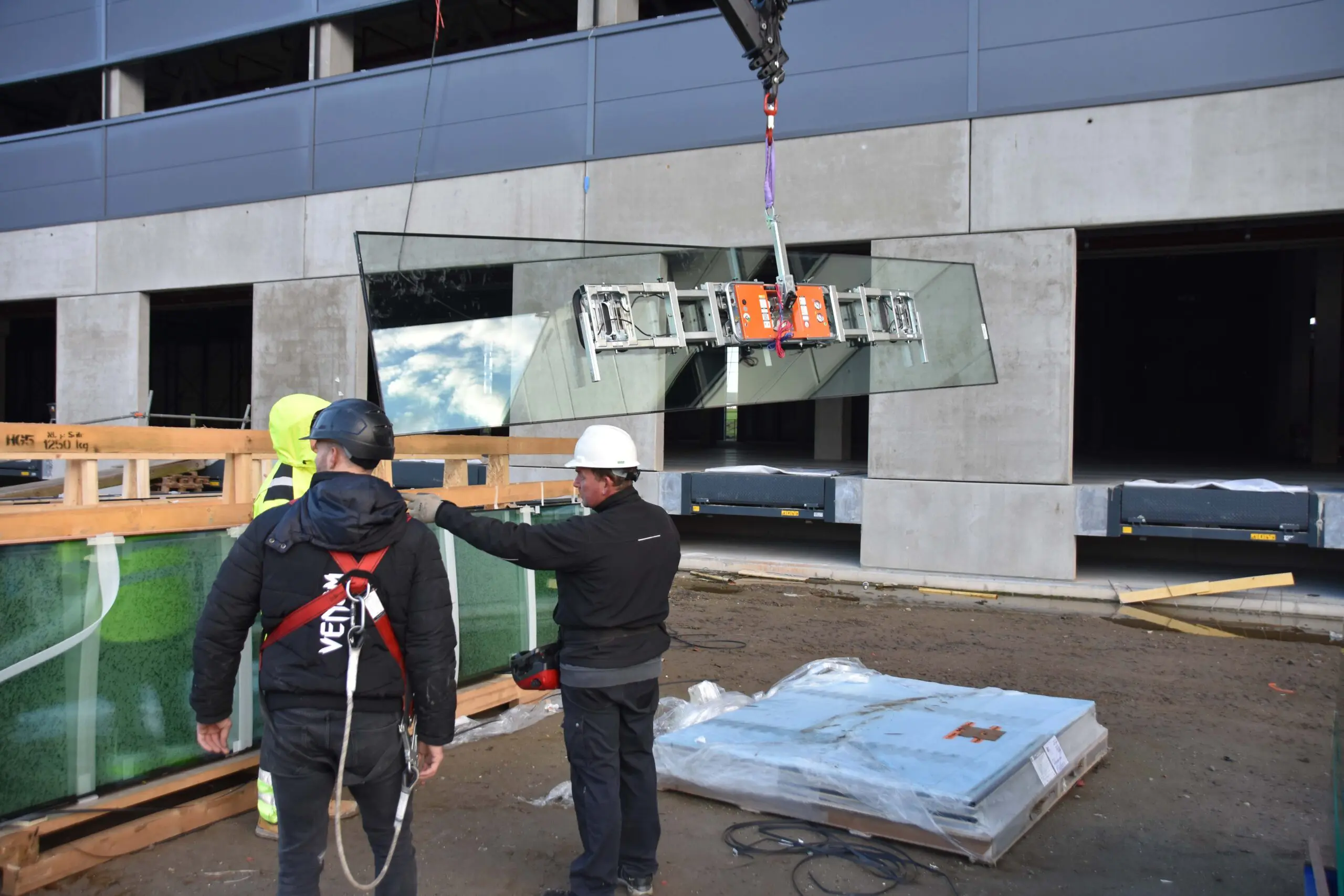

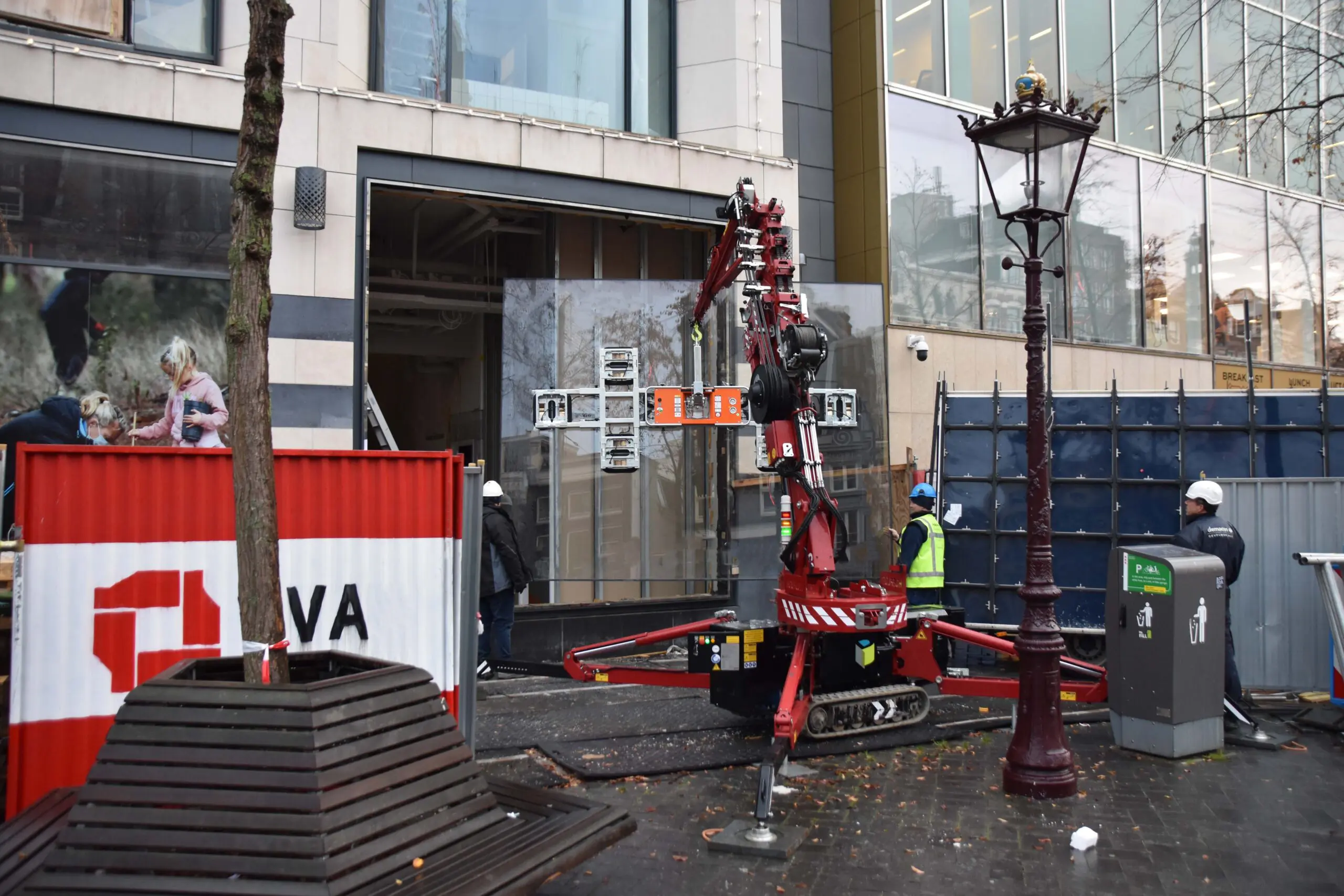

Met de VIAVAC GBXL beschik je over ├ę├ęn glaszuiger die voor een zeer breed aantal glasmontages ingezet kan worden. De glaszuiger is maar liefst in 5 verschillende configuraties op te bouwen om glas veilig te hijsen en te plaatsen. Hierdoor is het mogelijk glas te plaatsen in vrijwel elke glasafmeting en glasdikte. Ook gebogen glas plaatsen? Door de zuignappen op de glaszuiger te vervangen door zuignappen speciaal voor gebogen glas, kan dat ook eenvoudig met dit hijsgereedschap.

Glaszuiger met hijsvermogen tot 1.000 kg

Een ander groot onderscheidend vermogen van de VIAVAC GBXL is dat deze glaszuiger over een hijsvermogen van maar liefst 1.000 kg beschikt. De kleinste configuratie heeft een hijscapaciteit van 250 kg en kan worden uitgebreid met extra zuignappen tot een hijscapaciteit tot 1.000 kg. De VIAVAC GBXL kan zonder gereedschap snel en makkelijk worden opgebouwd. De kleinste afmetingen van de glaszuiger zijn 1.100×400 mm (250 kg) tot maximaal 3.350├Ś1.300 mm (1.000 kg).

Kozijnen met tussenstijlen of schuifpuien

Ook voor het plaatsen van kozijnen met tussenstijlen of schuifpuien kan deze glaszuiger eenvoudig worden aangepast. Hiermee kan een afstand van ca. 110 mm worden overbrugt. Voor deze toepassing zijn geen extra onderdelen nodig.

Met de VIAVAC GBXL beschik je over een glaszuiger die breed inzetbaar is. De VIAVAC GBXL is zowel beschikbaar voor verhuur en verkoop.

FUNCTIES

  • 90┬░ kantelmechanisme met blokkeringsmogelijkheid iedere 18┬░
  • 360┬░ draaien met borgingsmogelijkheid in 4 posities

TECHNISCHE GEGEVENS

Type GBXL-250 GBXL-500 GBXL-750 GBXL-1000
Hijsvermogen 250 kg 500 kg 750 kg 1000 kg
Eigen gewicht 68 kg 116 kg 141 kg 165 kg
Vacu├╝mcircuit dubbel circuit dubbel circuit dubbel circuit dubbel circuit

Lange of korte hijsarm

De VIAVAC GBXL is standaard uitgevoerd met een lange hijsarm, waardoor het glas recht blijft hangen. Optioneel is een korte hijsarm voor glasmontages in kleine ruimtes. De glaszuiger wordt optioneel geleverd met een radiografische afstandsbediening voor het aanzuigen en lossen van glas op afstand en in smalle ruimtes.

Gemotoriseerd kantelmechanisme voor nauwkeurige en gecontroleerde glasmontages

Om het glas gecontroleerd te plaatsen, hebben wij een hijsarm ontwikkeld met een gemotoriseerd kantelmechanisme, voorzien van een radiografische afstandsbediening. Het glas hoeft niet meer handmatig gekanteld te worden, maar slechts met ├ę├ęn druk op de knop. Hierdoor wordt het glas tot op de millimeter nauwkeurig geplaatst. Vraag naar de mogelijkheden.

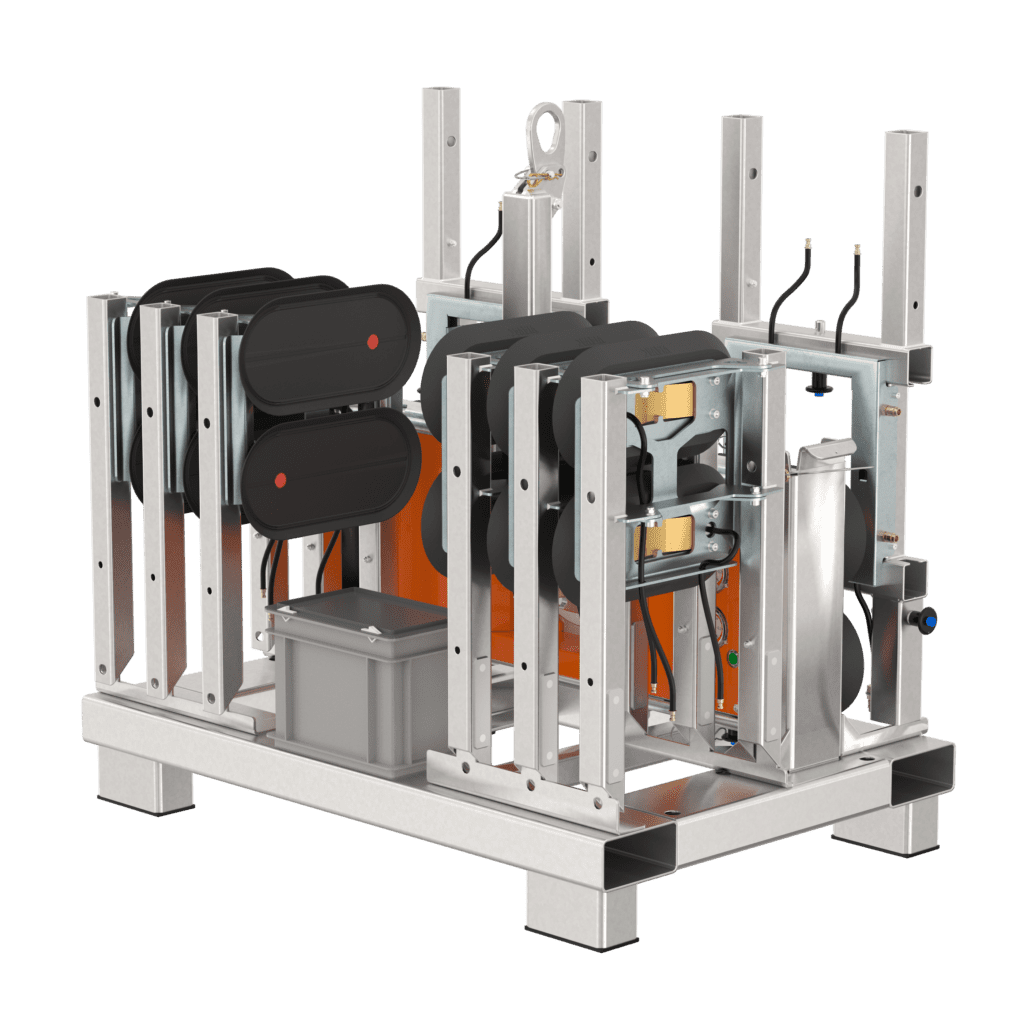

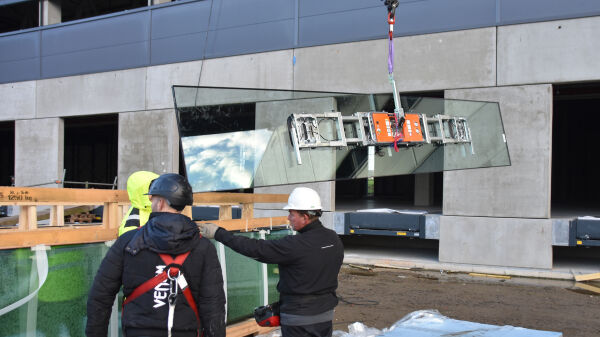

Transport en opslag

De VIAVAC GBXL is leverbaar met een transportframe waarmee de glaszuiger schadevrij kan worden opgeslagen en worden getransporteerd. De basisunit van de glaszuiger, inclusief alle losse onderdelen, kunnen op het frame worden geplaatst. Het transportframe is voorzien van uitsparingen zodat deze makkelijk met een heftruck kan worden opgepakt. De afmetingen van het transportframe zijn 1.200×1.000 mm.

Gebogen glas plaatsen of toch een andere glaszuiger nodig?

De VIAVAC GBXL is eenvoudig aan te passen, waardoor u met een andere set zuignappen ook gebogen glas plaatst. Of bekijk onze andere glaszuigers.


  • De allrounder voor het
    plaatsen van de meeste
    glasformaten.

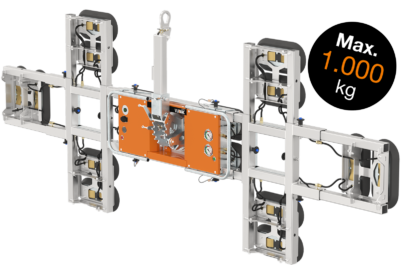

    VIAVAC GBXL

    Verstelbaar ophangoog

    Gemotoriseerd kantelmechanisme

    Vacu├╝mmeter

    Rood-groen aanduiding

    Snelkoppelingen

    Verbinden vacu├╝mslangen

    Zuignap

    Draai- en kantelmechanisme

    Akoestisch alarm

    Borgpen

    Max.
    1.000
    kg
  • Configuratie GBXL voor het plaatsen van glas tot 250 kg.

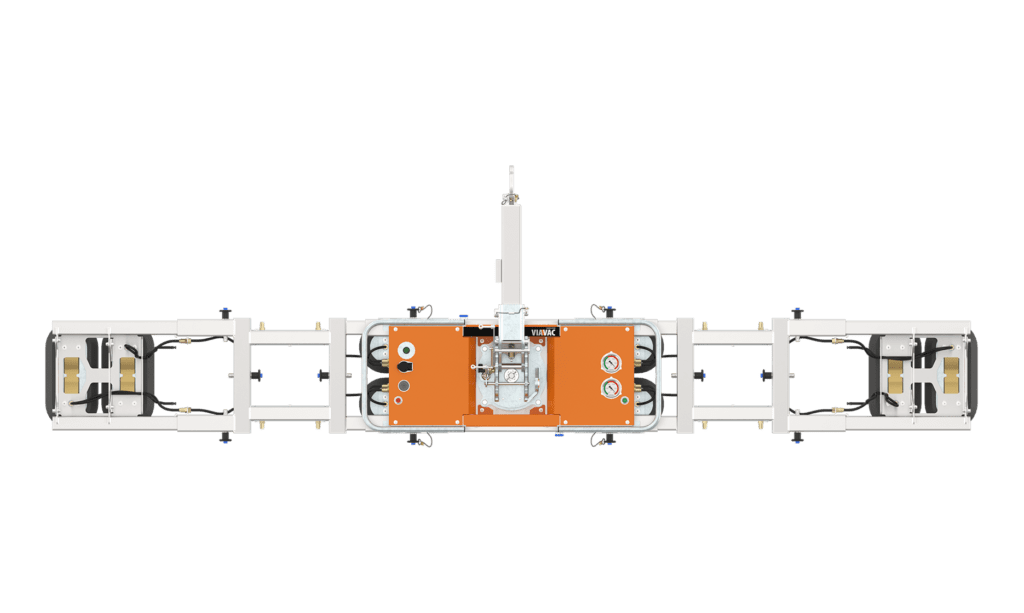

  • Configuratie GBXL voor het plaatsen van glas tot 500 kg.

  • Configuratie GBXL voor het plaatsen van glas tot 500 kg.

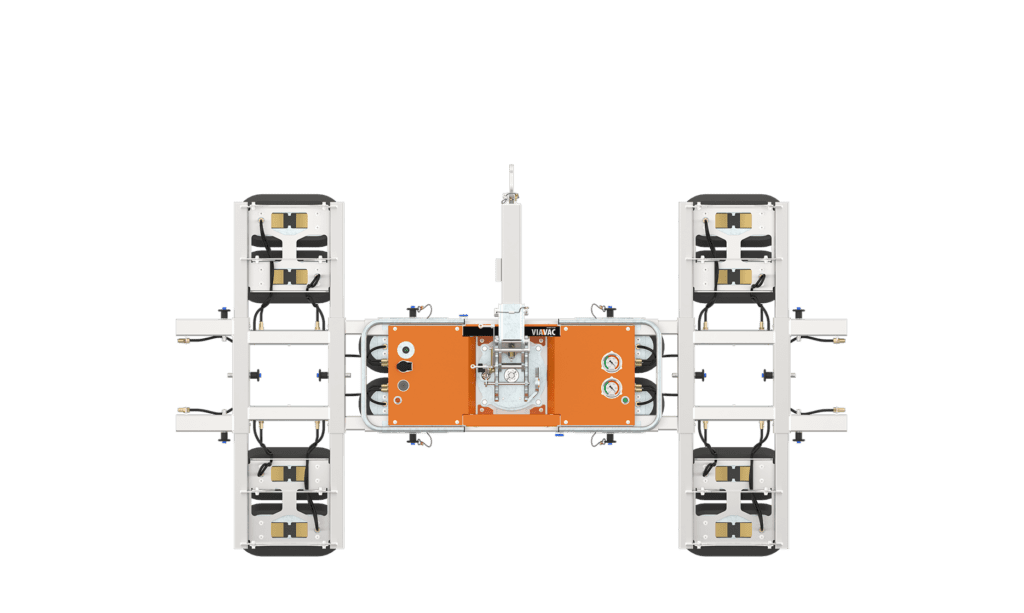

  • Configuratie GBXL voor het plaatsen van glas tot 750 kg.

  • Configuratie GBXL voor het plaatsen van glas tot 1.000 kg.

  • Eenvoudig te vervoeren in eigen transportframe.

Vraag een offerte aan:

Vacu├╝mcircuit:
Max. capaciteit:
Afmeting glas:
Eigen gewicht:

GBXL-1000

Voor vlak glas
Circuit gauge Circuit gauge
1.000 kg
Min. 3.350 x 1.300 mm
165 kg

GBXL-700/R800

Voor gebogen glas
Circuit gauge Circuit gauge
700 kg
Min. 960 x 2.200 mm
150 kg

Types

  • G
    1.000 kg

    A
    Min. 3.350 x 1.300 mm

    E
    165 kg

    C
    Voor vlak glas
  • G
    700 kg

    A
    Min. 960 x 2.200 mm

    E
    150 kg

    C
    Voor gebogen glas
