VIAVAC GBXL Curved

Pose de vitrage bombé jusqu’à 700 kg

L’utilisation de verre bombé est très répandue dans le secteur de la construction. Le verre bombé permet de créer des bâtiments uniques et esthétiques à l’allure moderne. En outre, le verre bombé étant de plus en plus grand et lourd, une solution s’impose pour l’installer en toute sécurité et soulager l’équipe d’assemblage. La meilleure méthode consiste à utiliser un palonnier à ventouses pour verre. VIAVAC a développé un palonnier à ventouses pour verre qui assure ces deux fonctions. Le VIAVAC GBXL Curved permet de placer du verre bombé jusqu’à un poids de 700 kg.

Utilisable pour un large éventail de poids de levage

Le VIAVAC GBXL Curved peut être assemblé rapidement et facilement dans 2 configurations différentes. Dans sa plus petite configuration, ce palonnier à ventouses pour verre permet de hisser du verre bombé jusqu’à 350 kg. Vous avez besoin d’une plus grande capacité ? L’ajout de ventouses supplémentaires au palonnier à ventouses pour verre porte la capacité de levage à 700 kg. Les dimensions du palonnier à ventouses pour verre peuvent être ajustées d’un minimum de 960 × 1 100 mm (350 kg) à un maximum de 960 × 2 200 mm (700 kg).

Rayon minimal de 800 mm

Ce palonnier à ventouses pour verre bombé est adapté aux rayons de 800 mm et plus. En outre, le verre peut être saisi du côté convexe ou du côté concave. Cela permet de placer le verre à l’intérieur comme à l’extérieur.

Le VIAVAC GBXL Curved est disponible à la location et à la vente.

CARACTÉRISTIQUES

  • Mécanisme d’inclinaison à 90° avec possibilité de blocage tous les 18°
  • Rotation à 360° avec possibilité de blocage dans 4 positions
  • Convient pour un rayon minimal de 800 mm

DÉTAILS TECHNIQUES

Type GBXL-700/R800
Capacité de levage 700 kg
Poids propre 150 kg
Circuit à vide Double circuit

Bras de levage long ou court

Avec le VIAVAC GBXL Curved, l’installation du verre bombé devient un jeu d’enfant. Cela permet de gagner du temps et d’augmenter la productivité. Le palonnier à ventouses pour verre peut être piloté à l’aide d’une télécommande radio. Ce palonnier pour l’assemblage du verre est équipé de série d’un long bras de levage, qui maintient le verre bien droit. Un bras de levage court est disponible en option pour l’assemblage dans les espaces restreints.

Mécanisme de basculement motorisé pour un assemblage précis et contrôlé du verre

Pour une installation contrôlée du verre, nous avons développé un bras de levage avec un mécanisme de basculement motorisé, équipé d’une télécommande radio. Il n’est plus nécessaire d’incliner le verre manuellement. Il suffit d’appuyer sur un bouton. Le verre est ainsi positionné avec une précision de l’ordre du millimètre. Renseignez-vous sur les différentes possibilités.

Vous installez du verre plat ou vous avez besoin d’un autre palonnier à ventouses pour verre ?

Facilement adaptable, le VIAVAC GBXL Curved vous permet de poser du verre plat à l’aide d’un autre jeu de ventouses. Vous pouvez aussi choisir parmi nos autres palonniers à ventouses pour verre. Nous offrons la solution appropriée pour tout type de l’assemblage de verre.


  • Peut être utilisé pour une large gamme de verres incurvés.

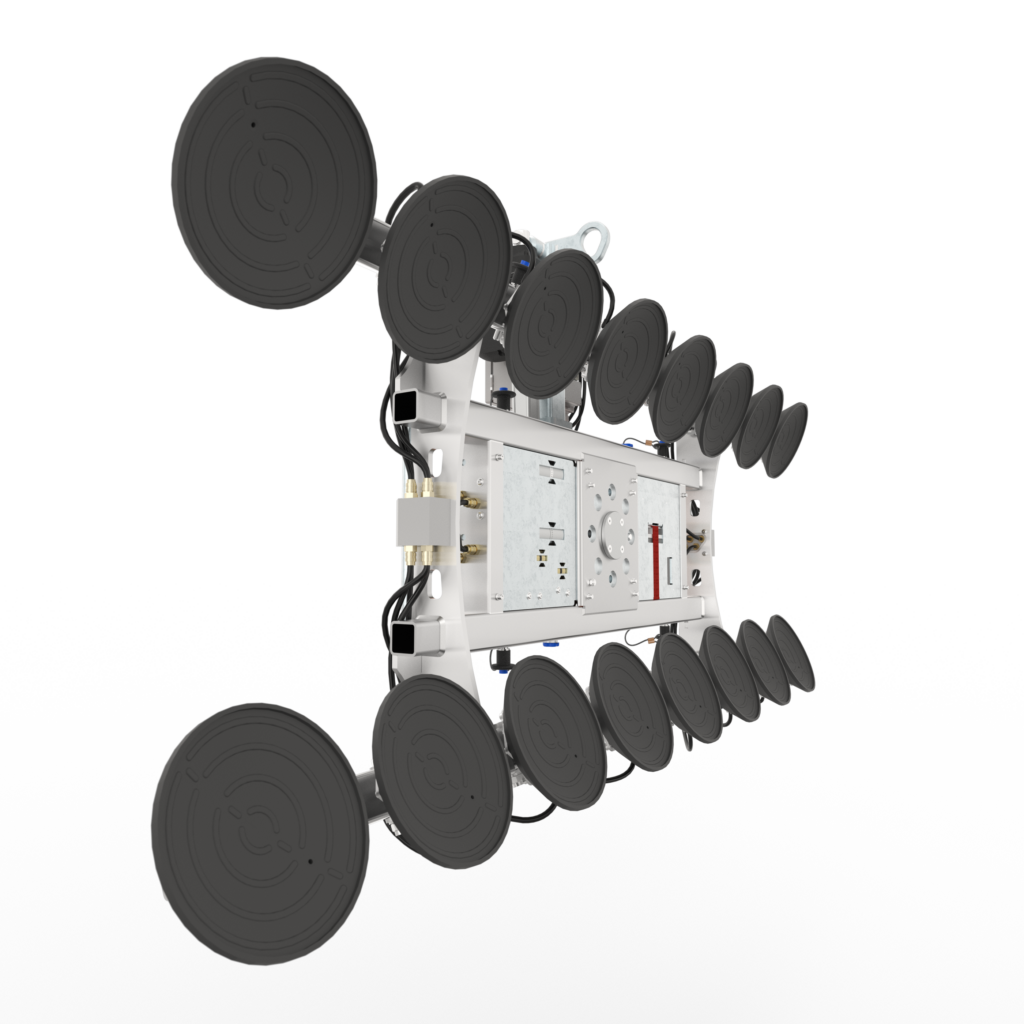

    VIAVAC GBXL Curved

    Anneau de suspension réglable

    Mécanisme de basculement motorisé

    Jauge à vide

    Voyant rouge-vert

    Connecteurs rapides

    Raccordement des tuyaux du vide

    Ventouse

    Mécanisme de rotation et de basculement

    Alarme sonore

    Goupille de verrouillage

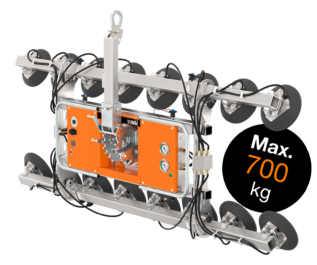

    Max
    700
    kg

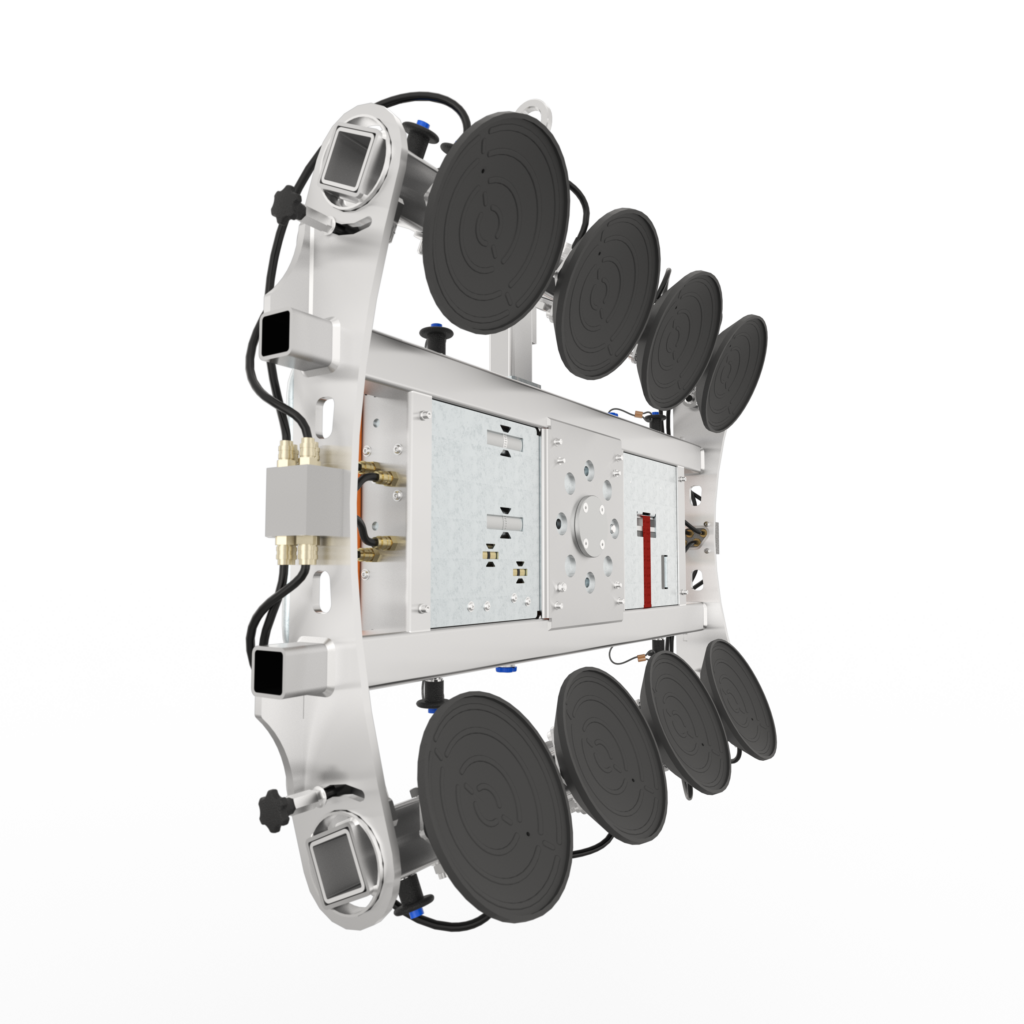

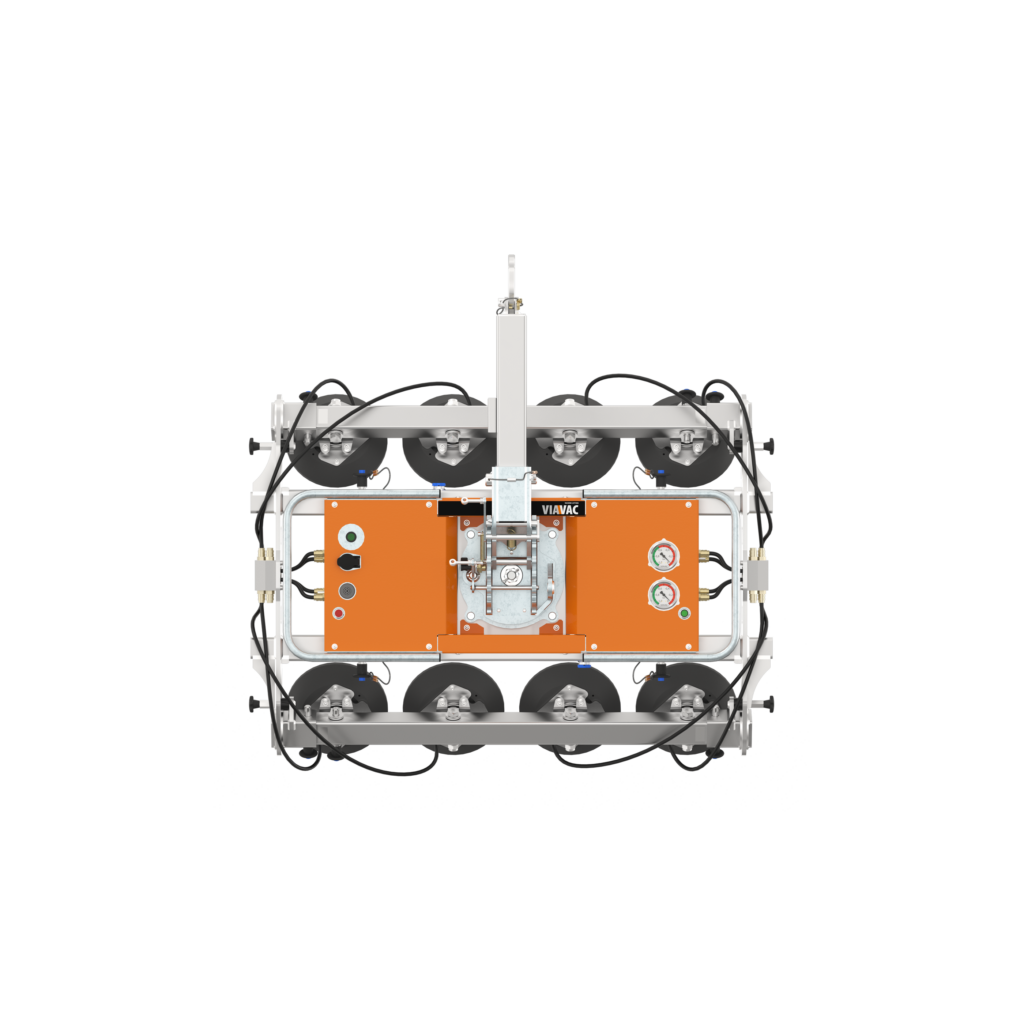

  • Configuration GBXL Curved pour l’installation de verres incurvés jusqu’à 350 kg

  • Configuration GBXL Curved pour l’installation de verres incurvés jusqu’à 350 kg

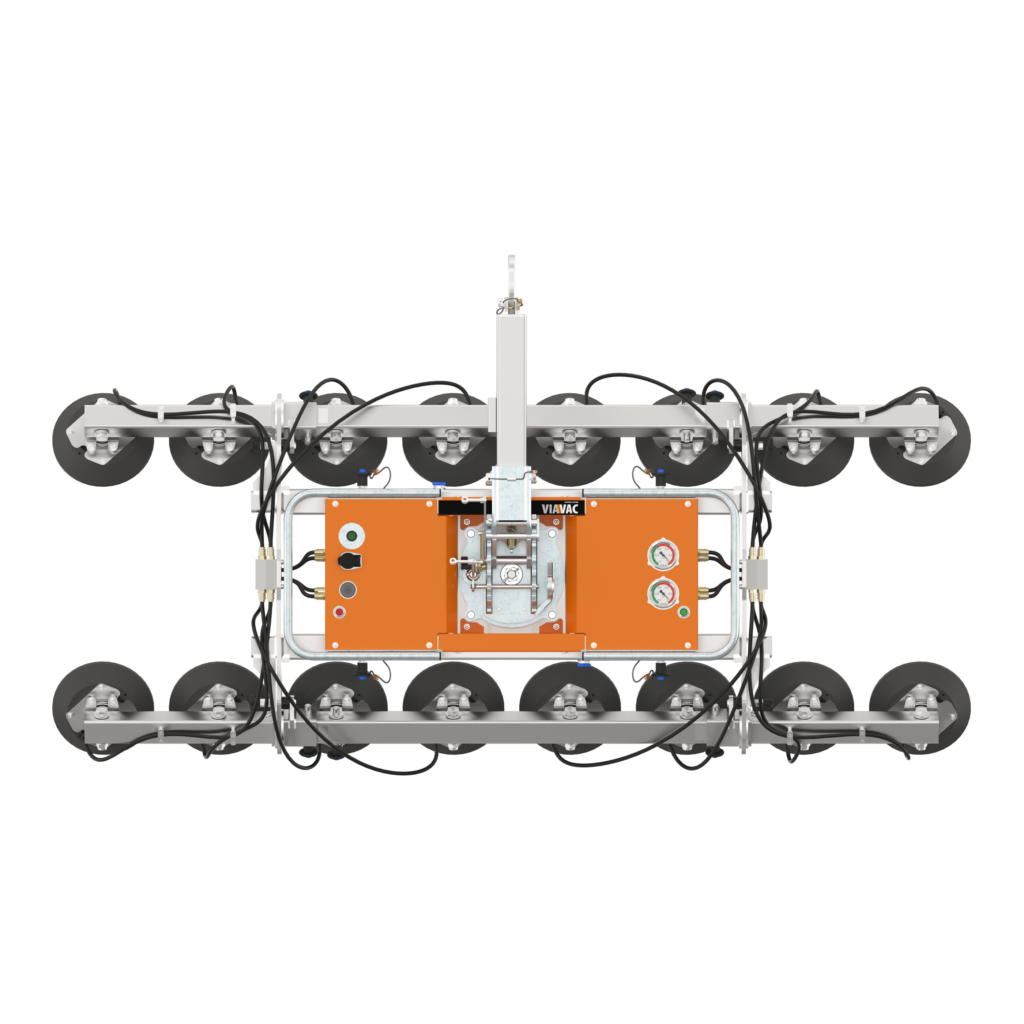

  • Configuration GBXL Curved pour l’installation de verres incurvés jusqu’à 700 kg

  • Configuration GBXL Curved pour l’installation de verres incurvés jusqu’à 700 kg

Demandez une offre:

Circuit de vide:
Capacité max:
Ventouses:
Poids net:

GBXL-700/R800

Pour le verre bombé
Circuit gauge Circuit gauge
700 kg
Min. 960 x 2 200 mm
150 kg

GBXL-1000

Pour le verre plat
Circuit gauge Circuit gauge
1 000 kg
Min. 3 350 x 1 300 mm
165 kg

Versions

  • M
    700 kg

    V
    Min. 960 x 2 200 mm

    P
    150 kg

    C
    Pour le verre bombé
  • M
    1 000 kg

    V
    Min. 3 350 x 1 300 mm

    P
    165 kg

    C
    Pour le verre plat
